近日，四川大学考古文博学院与四川省文物考古研究院合作，在国际期刊Archaeological Research in Asia发表题为"The Earliest Meteoritic Iron Artifact of the Chinese Bronze Age Discovered at Sanxingdui, Southwest China"的最新论文，介绍了关于7 号坑陨铁器的科学研究成果。该文由四川大学黎海超教授及四川省文物考古研究院冉宏林研究员等学者共同完成，通讯作者为冉宏林研究员。研究通过金相学与SEM-EDS分析，确认三星堆7号坑出土铁质文物（K7QW-TIE-1）为陨铁制品，是目前中国西南地区青铜时代最早的陨铁文物。

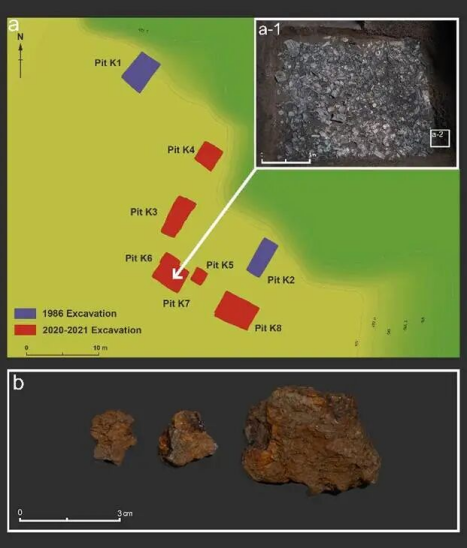

图1 陨铁器（K7QW-TIE-1）脱落残块及出土位置（a-2）

由于器物锈蚀严重，器型已难分辨，器身长约20.05厘米，宽5.27—7.90厘米，形似长条状工具或兵器。发现时垂直立于坑底东壁南侧。考虑到器物保存较差，发掘团队将器物连同周边土体整体切割，转运至实验室进行后续保护和研究。研究团队对器物本体上脱落的一枚碎片开展了全面的科学分析。金相观察显示，浸蚀后样品呈现均匀等轴铁素体晶粒，晶粒无拉伸形变，未见明显冷加工迹象，组织为单相铁素体。SEM-EDS面扫描结果显示Fe含量约77.80 wt%、Ni含量约19.84 wt%，Fe与Ni的Kα信号在空间上分布均匀，表明成分在微米尺度下具有良好化学均一性。高Ni含量及其微区均一性是判定陨铁来源的关键证据——Ni在Fe中的扩散速率具有显著方向性与温度依赖性，晚商时期已知冶炼技术条件下难以实现此类均匀高Ni铁合金的制备，分析数据由此可明确排除人工冶炼来源，确认K7QW-TIE-1为陨铁制品。

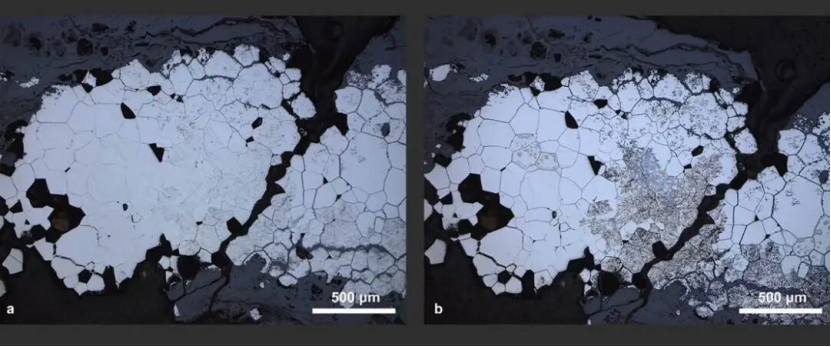

图2 金相图（a.浸蚀前 b.浸蚀后）

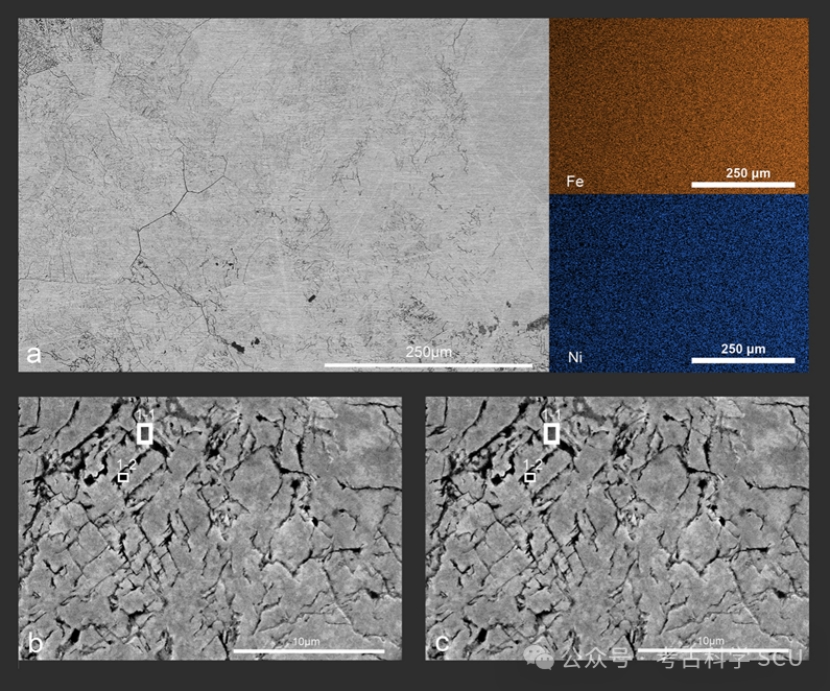

图3 SEM-EDS 分析图像

经过实验室分析，研究团队确认这件“神秘器物”是陨铁制品，是迄今在中国西南地区发现的最早陨铁文物，也是目前中国青铜时代已知同类文物中体积最大的一件。

“铁器的应用标志着人类生产力的重大变革，这是三星堆首次发现陨铁器，虽然不是人工冶铁制品，但也体现着我国西南地区先民对铁这种物质的认识和利用。”黎海超说。

截至目前，中国发现的陨铁文物大多集中于北方的北京、河南、河北等地，南方地区此前仅有湖北叶家山墓地有所发现。与中原地区常见的青铜—陨铁复合器不同，三星堆新发现的陨铁器为纯陨铁制品，体现出独特的冶金传统。由于器物保存较差，功能难以判断。但陨铁器具有较高硬度，是否与三星堆青铜器上的铸后切割、加工现象有关，值得进一步研究。

三星堆遗址作为中华文明多元一体格局的重要见证，本次发现和研究填补了区域冶金史的重要缺环，为理解早期陨铁器利用的跨区域差异提供了新的实物依据，再次印证了古蜀先民的智慧与创造力，并获人民日报、新华社等官方媒体重点报道，彰显了该成果的重大社会与学术价值，也为我院在考古科研领域的合作研究增添了重要成果，为后续开展区域冶金史、古蜀文明研究奠定了坚实基础。
